Болты DIN 603 оцинкованные 4.8, DIN 603

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

5,0 x 16
В корзину
5,0 x 20
В корзину
5,0 x 25
В корзину
5,0 x 30
В корзину
5,0 x 40
В корзину
5,0 x 50
В корзину
6,0 x 16
В корзину
6,0 x 20
В корзину
6,0 x 25
В корзину
6,0 x 30
В корзину
6,0 x 35
В корзину
6,0 x 40
В корзину
6,0 x 45
В корзину
6,0 x 50
В корзину
6,0 x 55
В корзину
6,0 x 60
В корзину
6,0 x 70
В корзину
6,0 x 75
В корзину
6,0 x 80
В корзину
6,0 x 90
В корзину
6,0 x 100
В корзину
6,0 х 110
В корзину
6,0 x 120
В корзину
6,0 х 130
В корзину
6,0 х 140
В корзину
6,0 x 150
В корзину
6,0 х 160
В корзину
8,0 x 16
В корзину
8,0 x 20
В корзину
8,0 x 25
В корзину
8,0 x 30
В корзину
8,0 x 35
В корзину
8,0 x 40
В корзину
8,0 x 45
В корзину
8,0 x 50
В корзину
8,0 x 55
В корзину
8,0 x 60
В корзину
8,0 x 65
В корзину
8,0 x 70
В корзину
8,0 x 75
В корзину
8,0 x 80
В корзину
8,0 x 90
В корзину
8,0 x 100
В корзину
8,0 х 110
В корзину
8,0 x 120
В корзину
8,0 х 130
В корзину
8,0 х 140
В корзину
8,0 х 150
В корзину
8,0 x 160
В корзину
8,0 х 170
В корзину
8,0 х 190
В корзину
8,0 х 200
В корзину
10,0 x 20
В корзину
10,0 x 25
В корзину
10,0 x 30
В корзину
10,0 x 35
В корзину
10,0 x 40
В корзину
10,0 x 45
В корзину
10,0 x 50
В корзину
10,0 x 60
В корзину
10,0 x 70
В корзину
10,0 x 75
В корзину
10,0 x 80
В корзину
10,0 x 90
В корзину
10,0 x 100
В корзину
10,0 x 110
В корзину
10,0 x 120
В корзину
10,0 х 130
В корзину
10,0 x 140
В корзину
10,0 х 150
В корзину
10,0 x 160
В корзину
12,0 x 30
В корзину
12,0 x 40
В корзину
12,0 x 50
В корзину
12,0 x 60
В корзину
12,0 x 70
В корзину
12,0 x 80
В корзину
12,0 x 90
В корзину
12,0 x 100
В корзину
12,0 x 110
В корзину
12,0 x 120
В корзину
12,0 х 130
В корзину
12,0 x 140
В корзину
12,0 х 150
В корзину
12,0 x 160
В корзину
12,0 х 170
В корзину
12,0 x 180
В корзину
12,0 x 200
В корзину
12,0 х 250
В корзину
16,0 x 35
В корзину
16,0 x 45
В корзину

Описание и сфера применения болтов DIN 603 оцинкованные 4.8, DIN 603:



Используются для соединения и крепления деталей в мебельной промышленности и конструкций в строительстве.

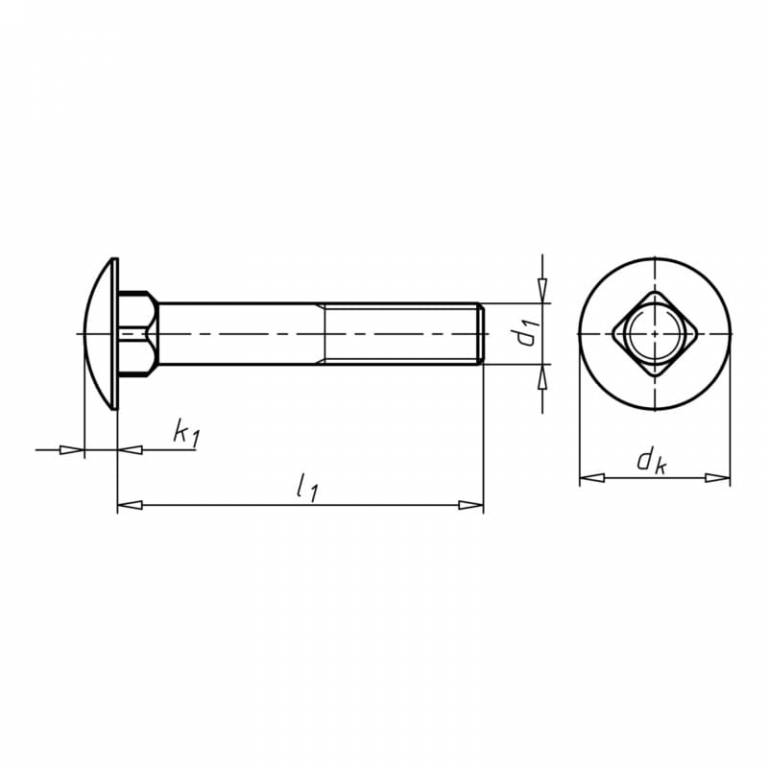

схема bolt-din-603-chertezh-768x768.jpg


Технические характеристики болтов

Имя/Размер Обозначение 5 6 8 10 12 16
Диаметр резьбы d, мм 5 6 8 10 12 16
Высота головки k, мм 3 3,5 4,5 5 6,5 8,5
Диаметр головки D, мм 13 16 20 24 30 38
Высота подголовника f, мм 3,5 4 5 6 8 12
Сторона подголовника V, мм 4,52-5,48 5,52-6,48 7,42-8,58 9,42-10,58 11,3-12,7 15,3-16,7
Длина резьбы L, мм 16-22 18-24 22-28 26-32 30-36 38-44


Теоретические массы (по размерам) болтов DIN 603 оцинкованные 4.8, DIN 603


Длина, мм/Диаметр 5 6 8 10 12 16
16 4,00 6,60 12,00 - - -
20 4,50 7,00 14,00 22,00 - -
25 4,95 8,00 16,00 25,00 - -
30 5,40 9,00 16,60 28,00 47,00 -
35 - 10,00 19,00 30,20 - 102,00
40 7,00 10,00 19,70 33,00 55,00 -
45 - 12,90 23,00 35,00 - 117,00
50 8,10 12,10 23,00 38,00 63,00 -
55 - 13,00 26,90 - - -
60 - 13,70 26,00 42,00 71,00 -
65 - - 28,00 - - -
70 - 15,00 29,00 47,00 78,00 -
75 - 16,00 30,00 51,00 - -
80 - 17,00 33,00 53,00 82,00 -
90 - 19,00 35,00 57,00 91,00 -
100 - 20,00 37,00 61,00 98,00 -
110 - 22,90 41,40 66,00 102,00 -
120 - 24,60 44,20 73,00 112,00 -
130 - 25,00 47,40 77,70 118,00 -
140 - 27,00 51,00 84,40 125,00 -
150 - 35,00 53,00 86,00 133,00 -
160 - 38,00 56,00 107,00 136,00 -
170 - - 60,00 - 145,00 -
180 - - - - 154,00 -
190 - - 64,00 - - -
200 - - 67,00 - 195,00 -
250 - - - - 318,00 -
