Гайки шестигранные со стопорным кольцом оцинкованные, DIN 985

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

3,0
В корзину
4,0
В корзину
5,0
В корзину
6,0
В корзину
8,0
В корзину
10,0
В корзину
12,0
В корзину
14,0
В корзину
16,0
В корзину
18,0
В корзину
20,0
В корзину
М22
В корзину
24,0
В корзину
27,0
В корзину
30,0
В корзину

Описание и сфера применения гаек шестигранных со стопорным кольцом оцинкованные, DIN 985:



Данные изделия предназначены для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.

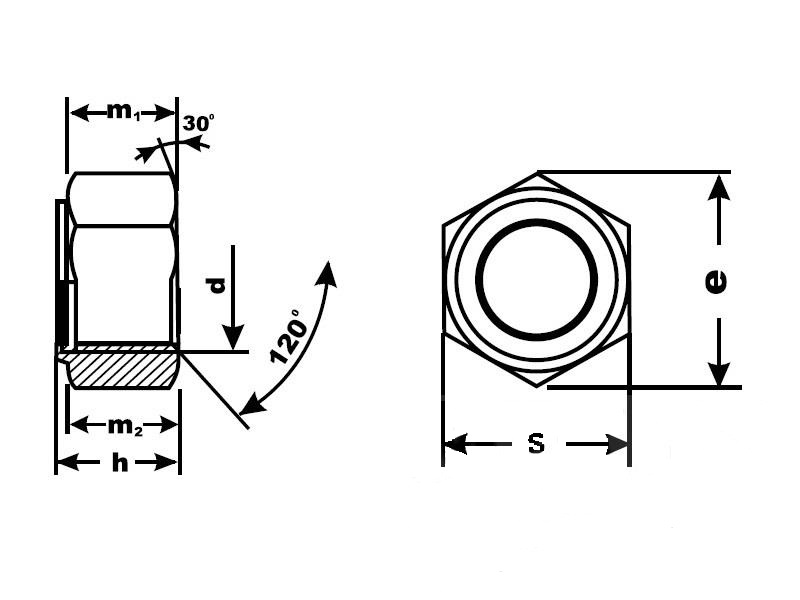

Схема гайки шестигранной со стопорным кольцом оцинкованной, DIN 985.jpg

Технические характеристики гаек:
Имя/Размер Обозначение 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30
Номинальный диаметр D, мм 3 4 5 6 8 10 12 14 16 18 20 22 24 - 30
Диаметр описанной окружности e, мм - 7,66 8,79 11,05 14,38 18,9 21,9 24,5 26,75 29,56 32,95 35,03 39,55 - 50,85
Размер под ключ S, мм - 7 8 10 13 17 19 22 24 27 30 32 36 - 46
Высота головки h, мм - 5 5 6 8 10 12 14 16 18,5 20 22 24 - 30
Высота m1, мм - 2,2 2,75 3,3 4,4 5,5 6,6 7,7 8,8 9,9 11 12,2 13,2 - 16,5

Теоретические массы (по размерам) гаек шестигранных со стопорным кольцом оцинкованные, DIN 985:


Длина, мм/Диаметр 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30
- 0,43 0,90 1,10 2,10 4,60 10,30 15,30 26,00 29,60 45,00 65,00 75,00 100,00 150,00 210,00
