Болты с шестигранной головкой, 10.9, ГОСТ 52644-2006

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

20,0 x 50
В корзину
20,0 x 55
В корзину
20,0 x 60
В корзину
20,0 x 65
В корзину
20,0 x 70
В корзину
20,0 х 75
В корзину
20,0 x 80
В корзину
20,0 x 85
В корзину
20,0 x 90
В корзину
20,0 х 95
В корзину
20,0 x 100
В корзину
20,0 х 105
В корзину
20,0 x 110
В корзину
20,0 х 115
В корзину
20,0 x 120
В корзину
20,0 х 125
В корзину
20,0 х 130
В корзину
20,0 х 135
В корзину
20,0 x 140
В корзину
20,0 х 145
В корзину
20,0 x 150
В корзину
20,0 x 160
В корзину
22,0 х 55
В корзину
22,0 x 60
В корзину
22,0 х 65
В корзину
22,0 x 70
В корзину
22,0 x 75
В корзину
22,0 x 80
В корзину
22,0 х 85
В корзину
22,0 x 90
В корзину
22,0 х 95
В корзину
22,0 x 100
В корзину
22,0 х 105
В корзину
22,0 x 110
В корзину
22,0 х 115
В корзину
22,0 x 120
В корзину
22,0 х 125
В корзину
22,0 х 130
В корзину
22,0 х 135
В корзину
22,0 х 140
В корзину
22,0 х 145
В корзину
22,0 х 150
В корзину
22,0 х 155
В корзину
22,0 x 160
В корзину
22,0 х 165
В корзину
22,0 x 170
В корзину
22,0 х 175
В корзину
22,0 х 180
В корзину
22,0 х 185
В корзину
22,0 х 190
В корзину
22,0 х 195
В корзину
22,0 х 200
В корзину
24,0 x 60
В корзину
24,0 x 65
В корзину
24,0 x 70
В корзину
24,0 x 75
В корзину
24,0 x 80
В корзину
24,0 х 85
В корзину
24,0 x 90
В корзину
24,0 х 95
В корзину
24,0 x 100
В корзину
24,0 х 105
В корзину
24,0 x 110
В корзину
24,0 х 115
В корзину
24,0 x 120
В корзину
24,0 х 125
В корзину
24,0 х 130
В корзину
24,0 х 135
В корзину
24,0 x 140
В корзину
24,0 х 145
В корзину
24,0 х 150
В корзину
24,0 х 155
В корзину
24,0 x 160
В корзину
24,0 х 165
В корзину
24,0 x 170
В корзину
24,0 х 175
В корзину
24,0 x 180
В корзину
24,0 х 185
В корзину
24,0 х 190
В корзину
24,0 х 195
В корзину
24,0 x 200
В корзину
27,0 x 70
В корзину
27,0 x 80
В корзину
27,0 х 85
В корзину
27,0 x 90
В корзину
27,0 х 95
В корзину
27,0 x 100
В корзину
27,0 х 105
В корзину
27,0 x 110
В корзину
27,0 х 115
В корзину
27,0 x 120
В корзину
27,0 х 125
В корзину
27,0 х 130
В корзину
27,0 х 135
В корзину
27,0 х 140
В корзину
27,0 х 145
В корзину
27,0 х 150
В корзину
27,0 х 155
В корзину
27,0 x 160
В корзину
27,0 х 165
В корзину
27,0 х 170
В корзину
27,0 х 175
В корзину
27,0 х 180
В корзину
27,0 х 185
В корзину
27,0 х 190
В корзину
27,0 х 195
В корзину
27,0 x 200
В корзину
30,0 x 100
В корзину
30,0 x 120
В корзину
30,0 x 160
В корзину
16,0 x 40
В корзину
16,0 x 45
В корзину
16,0 x 50
В корзину
16,0 x 55
В корзину
16,0 x 60
В корзину
16,0 x 65
В корзину
16,0 x 70
В корзину
16,0 x 75
В корзину
16,0 x 80
В корзину
16,0 х 85
В корзину
16,0 x 90
В корзину
16,0 x 100
В корзину
16,0 x 110
В корзину
16,0 x 120
В корзину
16,0 x 150
В корзину
20,0 x 50
В корзину
20,0 x 55
В корзину
20,0 x 60
В корзину
20,0 x 65
В корзину
20,0 x 70
В корзину
20,0 х 75
В корзину
20,0 x 80
В корзину
20,0 x 85
В корзину
20,0 x 90
В корзину
20,0 х 95
В корзину
20,0 x 100
В корзину
20,0 х 105
В корзину
20,0 x 110
В корзину
20,0 x 120
В корзину
20,0 х 130
В корзину
20,0 x 140
В корзину
20,0 x 150
В корзину
22,0 х 55
В корзину
22,0 x 60
В корзину
22,0 х 65
В корзину
22,0 x 70
В корзину
22,0 x 75
В корзину
22,0 x 80
В корзину
22,0 х 85
В корзину
22,0 x 90
В корзину
22,0 х 95
В корзину
22,0 x 100
В корзину
22,0 x 110
В корзину
22,0 х 115
В корзину
22,0 x 120
В корзину
22,0 х 130
В корзину
22,0 х 140
В корзину
22,0 х 150
В корзину
22,0 x 160
В корзину
22,0 x 170
В корзину
22,0 х 180
В корзину
22,0 х 200
В корзину
24,0 x 60
В корзину
24,0 x 65
В корзину
24,0 x 70
В корзину
24,0 x 75
В корзину
24,0 x 80
В корзину
24,0 х 85
В корзину
24,0 x 90
В корзину
24,0 х 95
В корзину
24,0 x 100
В корзину
24,0 х 105
В корзину
24,0 x 110
В корзину
24,0 х 115
В корзину
24,0 x 120
В корзину
24,0 х 125
В корзину
24,0 х 130
В корзину
24,0 x 140
В корзину
24,0 х 150
В корзину
24,0 x 160
В корзину
24,0 x 170
В корзину
24,0 x 180
В корзину
24,0 х 190
В корзину
24,0 x 200
В корзину
27,0 x 70
В корзину
27,0 x 80
В корзину
27,0 х 85
В корзину
27,0 x 90
В корзину
27,0 х 95
В корзину
27,0 x 100
В корзину
27,0 х 105
В корзину
27,0 x 110
В корзину
27,0 x 120
В корзину
27,0 х 130
В корзину
27,0 х 140
В корзину
27,0 х 150
В корзину
27,0 x 160
В корзину
27,0 х 170
В корзину
27,0 х 180
В корзину
27,0 х 190
В корзину
27,0 x 200
В корзину
30,0 х 75
В корзину
30,0 x 80
В корзину
30,0 x 90
В корзину
30,0 x 100
В корзину
30,0 х 105
В корзину
30,0 x 110
В корзину
30,0 х 115
В корзину
30,0 x 120
В корзину
30,0 х 130
В корзину
30,0 x 140
В корзину
30,0 х 150
В корзину
30,0 x 160
В корзину
30,0 х 170
В корзину
30,0 x 180
В корзину
30,0 х 190
В корзину
30,0 x 200
В корзину

Описание и сфера применения болтов с шестигранной головкой, 10.9, ГОСТ 52644-2006:



Предназначены для использования в металлических конструкциях, применяемых в строительстве и машиностроении.

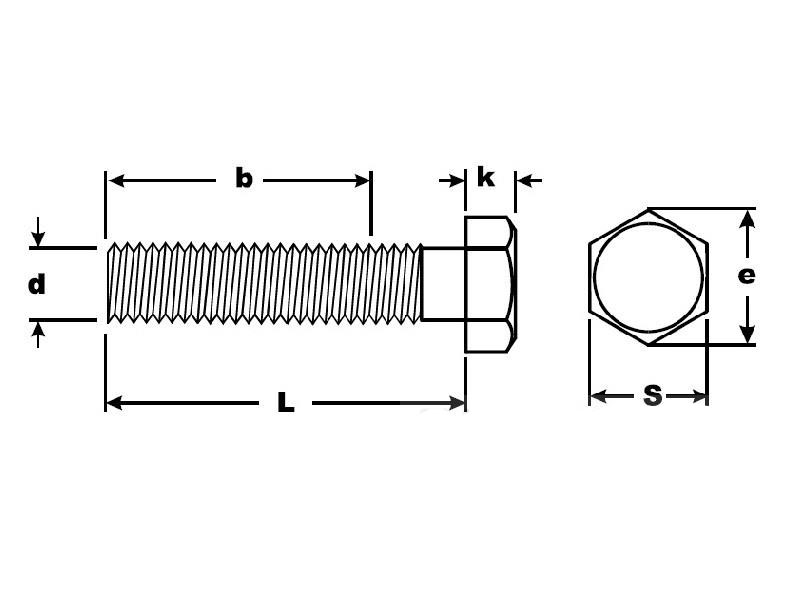

Схема болта с шестигранной головкой, 10.9, ГОСТ 52644-2006.jpg


Технические характеристики болтов:
Имя/Размер Обозначение 16 20 22 24 27 30
Диаметр резьбы d, мм 16 20 22 24 27 30
Высота головки k, мм 11,65-12,35 13,65-14,35 14,65-15,35 16-65-17,35 18,58-19,42 18,58-19,42
Диаметр описанной окружности e, мм 29,9 35 39,6 45,2 50,9 50,9
Размер под ключ S, мм 27 32 36 36 46 50
Шаг резьбы крупный 2 2,5 2,5 3 3 3,5
Длина резьбы L, мм 38-44 46-52 50-56 54-60 60-66 66-72



Теоретические массы (по размерам) болтов с шестигранной головкой, 10.9, ГОСТ 52644-2006:


Длина, мм/Диаметр 16 20 22 24
50 126,00 - - -
60 141,00 223,00 282,00 367,00
65 149,00 235,00 287,00 386,00
70 157,00 247,00 312,00 404,00
75 164,00 259,00 326,00 421,00
80 172,00 271,00 341,00 438,00
85 - 283,00 355,00 -
90 188,00 295,00 370,00 473,00
95 - 307,00 - -
100 203,00 319,00 399,00 508,00
110 218,00 343,00 428,00 543,00
120 233,00 357,00 457,00 578,00
130 - - - 612,00
140 - - 516,00 646,00
150 - 439,00 - 682,00
190 - - - 816,00
200 - - - 853,00
