Гайки колпачковые оцинкованные, DIN 1587

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

3,0
В корзину
4,0
В корзину
5,0
В корзину
6,0
В корзину
8,0
В корзину
10,0
В корзину
12,0
В корзину
14,0
В корзину
16,0
В корзину
20,0
В корзину

Описание и сфера применения гаек колпачковых оцинкованных, DIN 1587:



Данные изделия применяются как декоративная закрытая часть крепления.

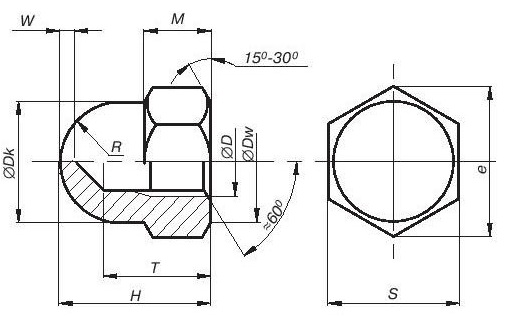

Схема гаек колпачковых оцинкованных, DIN 1587.jpg


Технические характеристики гаек:
Имя/Размер Обозначение 3 4 5 6 8 10 12 14 16 20
Размер под ключ S, мм 5,5 7 8 10 13 16 18 21 24 30
Номинальный диаметр D, мм 3 4 5 6 8 10 12 14 16 20
Шаг резьбы P, мм 0,5 0,7 0,8 1 1,0-1,25 1,0-1,5 1,0-1,75 1,5-2 1,5-2 -
Высота H, мм 7,5 8 10 12 15 18 22 25 28 34
Длина резьбы Т, мм 4,75 5,50 7,21 7,71 10,65 12,65 15,65 17,65 20,58 25,60
Диаметр колпачка Dk, мм 5 6,5 7,5 9,5 12,5 15 17 20 23 28
Диаметр описанной окружности e, мм - 7,66 8,63 10,89 14,2 17,59 19,85 22,78 26,17 -

Теоретические массы (по размерам) гаек колпачковых оцинкованных, DIN 1587:


Длина, мм/Диаметр 3 4 5 6 8 10 12 14 16 20
- 0,47 1,45 2,08 4,30 8,62 18,52 27,33 40,64 51,16 104,00⁠
