Гайки корончатые оцинкованные, исп.1, DIN 935

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

6,0
В корзину
8,0
В корзину
10,0
В корзину
12,0
В корзину
16,0
В корзину
20,0
В корзину
24,0
В корзину
30,0
В корзину
36,0
В корзину
42,0
В корзину

Описание и сфера применения гаек корончатых оцинкованных, исп.1, DIN 935:



Данные изделия предназначены для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.

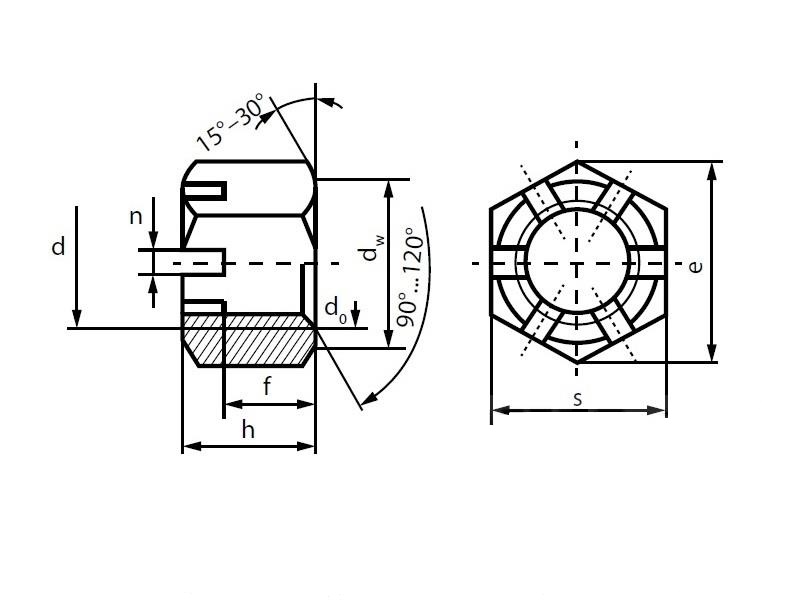

Схема гаек корончатых оцинкованных, исп.1, DIN 935.jpg


Технические характеристики гаек:
Имя/Размер Обозначение 6 8 10 12 16 20 24 30 36 42
Диаметр описанной окружности e, мм 11,05 14,38 18,9 20,03 26,2 - 39,55 50,9 60,8 71,3
Размер под ключ S, мм 10 13 16 18 24 30 36 46 55 65
Номинальный диаметр D, мм 6 8 10 12 16 20 24 30 36 42
Шаг резьбы P, мм 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5
Высота f, мм 5,2-7,7 6,8-9,8 8,4-12,4 10,8-15,8 14,8-20,8 18,0-24 18,48 25,6-34,6 31,0-40 34,0-46

Теоретические массы (по размерам) гаек корончатых оцинкованных, исп.1, DIN 935:


Длина, мм/Диаметр 6 8 10 12 16 20 24 30 36 42
- 2,40 5,75 10,85 17,30 32,78 65,33 107,00 211,13 352,00 610,00
