Гайки шестигранные с фланцем, DIN 6923

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

3,0
В корзину
4,0
В корзину
5,0
В корзину
6,0
В корзину
8,0
В корзину
10,0
В корзину
12,0
В корзину
14,0
В корзину
16,0
В корзину
18,0
В корзину
20,0
В корзину
М22
В корзину
24,0
В корзину

Описание и сфера применения гаек шестигранных с фланцем, DIN 6923:



Данные изделия предназначены для качественного и быстрого монтажа, где необходимо иметь небольшое давление на поверхность.

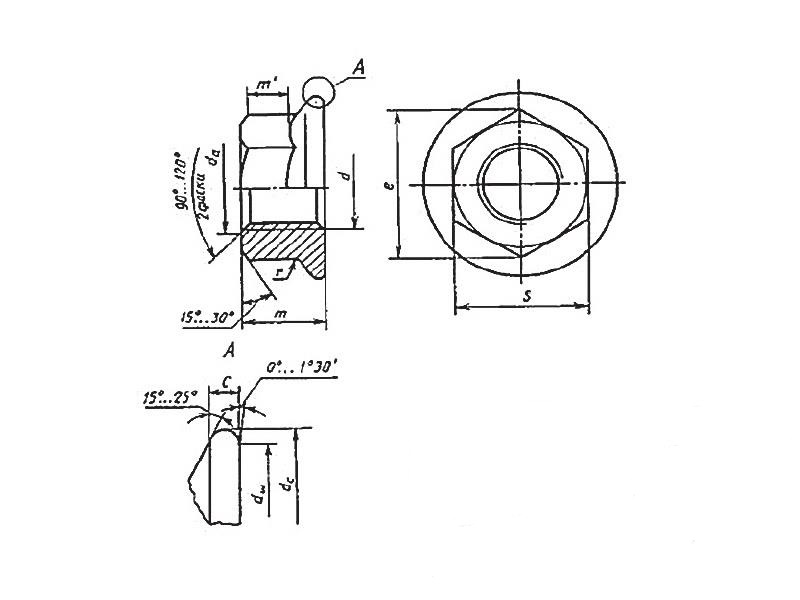

Схема гаек шестигранных с фланцем, DIN 6923.jpg


Технические характеристики гаек:
Имя/Размер Обозначение 3 4 5 6 8 10 12 14 16 18 20 22 24
Номинальный диаметр D, мм 3 4 5 6 8 10 12 14 16 18 20 - -
Диаметр описанной окружности e, мм - 7,66 8,79 11,05 14,38 17,77 20,03 23,36 26,75 - 32,95 - -
Размер под ключ S, мм - 7 8 10 13 15 18 21 24 - 30 - -
Высота m, мм - 4 5 6 8 10 12 14 16 18 20 - -
Шаг резьбы P, мм - 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 - -
Высота фланца c, мм - - 1 1 1,2 1,5 1,8 2,1 2,4 2,7 3 - -

Теоретические массы (по размерам) гаек шестигранных с фланцем, DIN 6923:


Длина, мм/Диаметр 3 4 5 6 8 10 12 14 16 18 20 22 24
- 0,67 1,40 1,80 3,20 6,50 10,50 18,00 29,50 44,00 70,00 98,00 120,00 165,00⁠
