Гайки соединительные оцинкованные, DIN 6334

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

4,0
В корзину
5,0
В корзину
6,0
В корзину
8,0
В корзину
10,0
В корзину
12,0
В корзину
14,0
В корзину
16,0
В корзину
18,0
В корзину
20,0
В корзину
М22
В корзину
24,0
В корзину
27,0
В корзину
30,0
В корзину
36,0
В корзину
42,0
В корзину
48,0
В корзину

Описание и сфера применения гаек соединительных оцинкованных, DIN 6334:



Данные изделия предназначены для конструкционных соединений резьбовых элементов: шпилек, болтов и др.

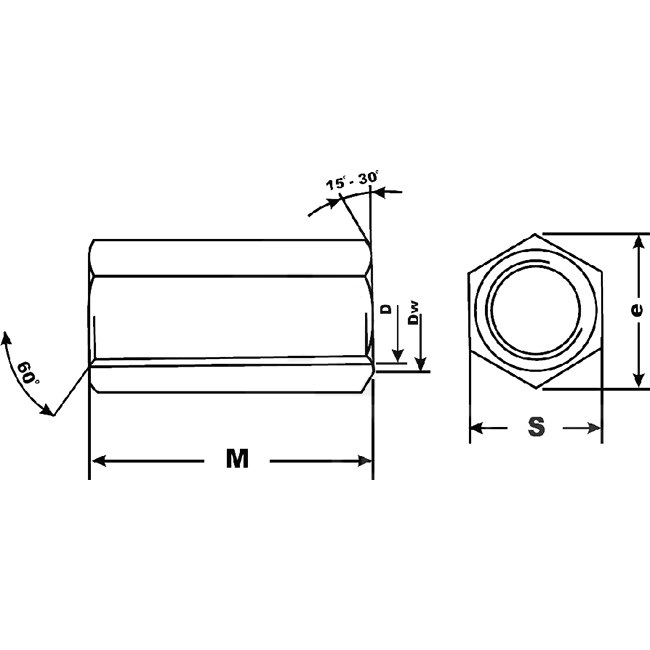

Схема гаек соединительных оцинкованных, DIN 6334.jpg

Технические характеристики гаек:
Имя/Размер Обозначение 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Номинальный диаметр D, мм 4 5 6 8 10 12 14 16 18 20 22 24 27 30 - - -
Диаметр описанной окружности e, мм - 9 11,05 15 - 21,9 24,5 27,7 - 34,6 - 41,6 - 53,1 - - -
Размер под ключ S, мм - 8 10 13 17 19 22 24 - 30 - 36 - 46 - - -
Шаг резьбы P, мм - 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 - - -
Длина M, мм - 15 18 24 30 36 42 48 - 60 - 72 - 90 - - -



Теоретические массы (по размерам) гаек соединительных оцинкованных, DIN 6334:


Длина, мм/Диаметр 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
- 3,10 4,50 8,00 18,60 41,00 58,00 90,00 118,00 170,00 225,00 312,00 400,00 590,00 837,00 936,00 1138,00 1523,00
