Винты с полукруглой головкой, ГОСТ 17473-80

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

3,0 x 06
В корзину
3,0 x 08
В корзину
3,0 x 10
В корзину
3,0 x 12
В корзину
3,0 x 14
В корзину
3,0 x 16
В корзину
3,0 x 18
В корзину
3,0 x 20
В корзину
4,0 x 06
В корзину
4,0 x 07
В корзину
4,0 x 08
В корзину
4,0 x 10
В корзину
4,0 x 12
В корзину
4,0 x 14
В корзину
4,0 x 16
В корзину
4,0 x 18
В корзину
4,0 x 20
В корзину
4,0 x 22
В корзину
4,0 x 25
В корзину
4,0 x 30
В корзину
4,0 x 32
В корзину
4,0 x 35
В корзину
4,0 x 40
В корзину
5,0 x 08
В корзину
5,0 x 10
В корзину
5,0 x 12
В корзину
5,0 x 14
В корзину
5,0 x 16
В корзину
5,0 x 18
В корзину
5,0 x 20
В корзину
5,0 x 22
В корзину
5,0 x 25
В корзину
5,0 x 30
В корзину
5,0 x 32
В корзину
5,0 x 35
В корзину
5,0 x 40
В корзину
5,0 x 45
В корзину
5,0 x 50
В корзину
5,0 x 60
В корзину
6,0 x 10
В корзину
6,0 x 12
В корзину
6,0 x 14
В корзину
6,0 x 16
В корзину
6,0 x 18
В корзину
6,0 x 20
В корзину
6,0 x 25
В корзину
6,0 x 30
В корзину
6,0 x 32
В корзину
6,0 x 35
В корзину
6,0 x 40
В корзину
6,0 x 45
В корзину
6,0 x 50
В корзину
6,0 x 55
В корзину
6,0 x 60
В корзину
8,0 x 16
В корзину
8,0 x 20
В корзину
8,0 х 22
В корзину
8,0 x 25
В корзину
8,0 x 30
В корзину
8,0 x 35
В корзину
8,0 x 40
В корзину
8,0 x 45
В корзину
8,0 x 50
В корзину
10,0 x 20
В корзину
10,0 x 25
В корзину
10,0 x 30
В корзину
10,0 x 35
В корзину
10,0 x 40
В корзину
10,0 x 45
В корзину
10,0 x 50
В корзину

Описание и сфера применения винтов с полукруглой головкой, ГОСТ 17473-80:



Применяется для машиностроения и приборостроения.

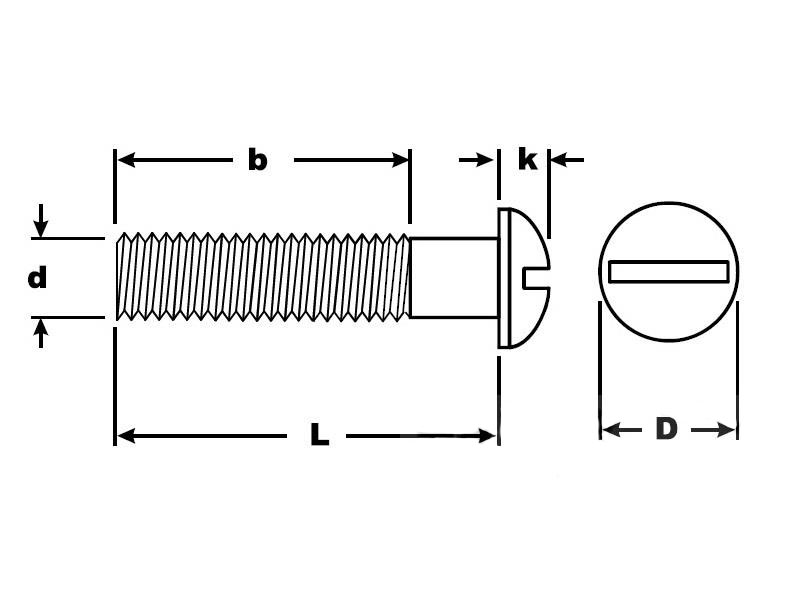

Схема винт с полукруглой головкой (оцинкованные), ГОСТ 17473-80.jpg


Технические характеристики винтов:
Имя/Размер Обозначение 3 4 5 6 8 10
Диаметр резьбы d, мм 3 4 5 6 8 10
Высота головки k, мм 2,1 2,8 3,5 4,2 5,6 7
Длина резьбы b, мм 12 14 16 18 22 26
Диаметр головки D, мм 5,5 7 8,5 10 13 16



Теоретические массы (по размерам) винтов с полукруглой головкой, ГОСТ 17473-80:


Длина, мм/Диаметр 3 4 5 6 8 10
6 0,47 0,92 - - - -
7 - 0,11 - - - -
8 0,56 1,07 1,82 - - -
10 0,65 1,22 2,07 3,17 - -
12 0,73 1,38 2,31 3,34 - -
14 0,82 1,53 2,56 3,87 - -
16 0,91 1,68 2,80 4,22 8,26 -
18 0,99 1,83 3,05 4,59 - -
20 1,08 1,99 3,29 4,91 9,53 16,19
22 1,17 2,14 3,54 5,26 10,16 -
25 1,30 2,37 3,90 5,79 11,10 17,19
30 - 2,75 4,51 6,66 12,68 21,18
32 - 2,90 - 7,01 - -
35 - 3,13 5,12 7,53 14,26 23,67
40 - 3,52 5,73 8,41 15,84 26,16
45 - - 6,35 9,28 17,41 28,66
50 - 3,82 6,96 10,15 18,99 31,15
55 - - - 11,03 - -
60 - - 7,31 11,90 - -
