Винты с цилиндрической головкой (оцинкованные), ГОСТ 1491-80

Узнать цену
  • Продукция
  • Описание
  • Характеристики

Размеры

3,0 x 06
В корзину
3,0 x 08
В корзину
3,0 x 10
В корзину
3,0 x 12
В корзину
3,0 x 14
В корзину
3,0 x 16
В корзину
3,0 x 20
В корзину
3,0 x 25
В корзину
4,0 x 06
В корзину
4,0 x 08
В корзину
4,0 x 10
В корзину
4,0 x 12
В корзину
4,0 x 14
В корзину
4,0 x 16
В корзину
4,0 x 18
В корзину
4,0 x 20
В корзину
4,0 x 25
В корзину
4,0 x 30
В корзину
4,0 x 35
В корзину
5,0 x 08
В корзину
5,0 x 10
В корзину
5,0 x 12
В корзину
5,0 x 14
В корзину
5,0 x 16
В корзину
5,0 x 20
В корзину
5,0 x 25
В корзину
5,0 x 30
В корзину
5,0 x 35
В корзину
5,0 x 40
В корзину
6,0 x 10
В корзину
6,0 x 12
В корзину
6,0 x 16
В корзину
6,0 x 20
В корзину
6,0 x 25
В корзину
6,0 x 30
В корзину
6,0 x 35
В корзину
6,0 x 40
В корзину
6,0 x 45
В корзину

Описание и сфера применения винтов с полукруглой головкой (оцинкованные), ГОСТ 17473-80:



Применяется для машиностроения, приборостроения и строительства.

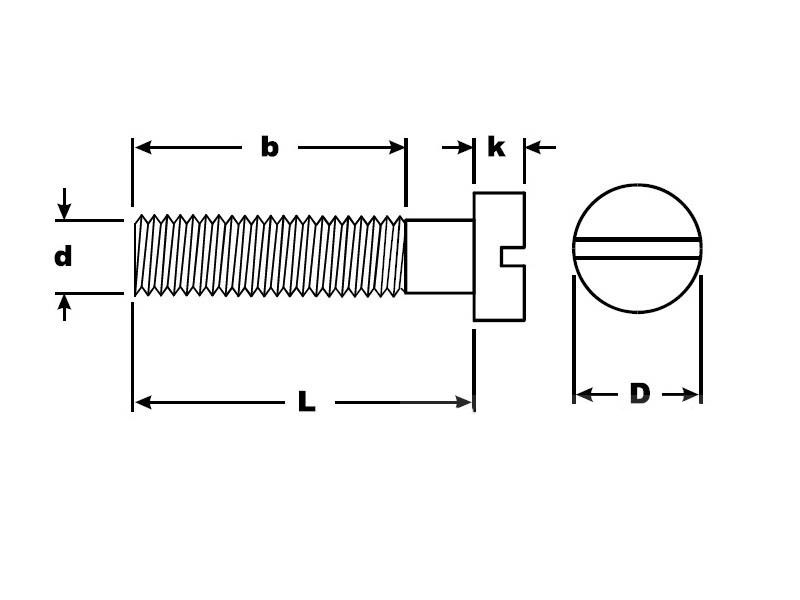

Схема винта с цилиндрической головкой (оцинкованные), ГОСТ 1491-80.jpg
Технические характеристики винтов:
Имя/Размер Обозначение 3 4 5 6 8
Диаметр резьбы d, мм 3 4 5 6 8
Высота головки k, мм 2 2,6 3,3 3,9 5
Длина резьбы b, мм 12 14 16 18 22
Диаметр головки D, мм 5,5 7 8,5 10 13



Теоретические массы (по размерам) винтов с цилиндрической головкой (оцинкованные), ГОСТ 1491-80:


Длина, мм/Диаметр 3 4 5 6
7 0,65 - - -
8 0,69 1,33 2,32 -
10 0,77 1,48 2,57 3,92
12 0,86 1,63 2,81 4,27
14 0,95 1,79 3,06 -
16 1,03 1,93 3,30 4,97
18 - 2,09 3,54 -
20 1,21 2,25 3,79 5,67
25 1,42 2,63 4,40 6,54
30 1,64 3,01 5,01 7,41
35 - 3,40 5,62 8,28
40 - - 6,23 9,16
45 - - 6,84 10,03
50 - - - 10,90
55 - - - 11,78
60 - - - 12,65⁠
