Болты с потай.гол. и кв.подголовником 4.8 ХМЗ, ГОСТ 7786-2008

  • Продукция
  • Описание
  • Характеристики

Размеры

10,0 x 30
10,0 x 35
10,0 x 40
10,0 x 45
10,0 x 50
12,0 x 40
12,0 x 45
12,0 x 60
12,0 x 75
12,0 x 80
16,0 x 50
16,0 x 55
16,0 x 60
16,0 x 70

Описание и сфера применения болтов с потай.гол. и кв.подголовником 4.8 ХМЗ, ГОСТ 7786-2008:


Применяются для различных отраслей промышленности и сельскохозяйственного машиностроения.

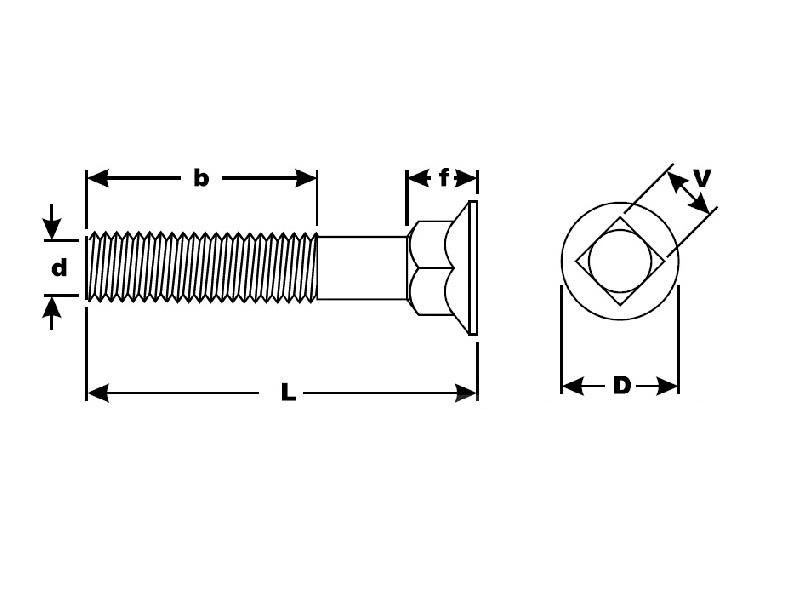

Схема Болты с потай.гол. и кв.подголовником 4.8 ХМЗ, ГОСТ 7786-2008.jpg

Технические характеристики болтов:

Имя/Размер Обозначение 10 12 16 20
Диаметр резьбы d, мм 10 12 16 20
Длина резьбы b, мм 26 30 38 46
Диаметр головки D, мм 18 23 28 35
Сторона подголовника V, мм 10 12 16 20
Высота головки и подголовника b, мм 8 10 12 15



Теоретические массы (по размерам) болтов с потай.гол. и кв.подголовником 4.8 ХМЗ, ГОСТ 7786-2008


Длина, мм/Диаметр 10 12
35 21,28 33,73
40 23,72 37,27
45 26,16 40,18
50 28,61 44,35
55 - 47,89
60 - 51,43
65 - 54,97
70 - 58,51
75 - 62,05
80 - 65,59
90 - 72,67
