Болты с шестигранной головкой 8.8 оцинкованные, ГОСТ 7798-70

  • Продукция
  • Описание
  • Характеристики

Размеры

8,0 x 100
10,0 x 20
10,0 x 25
10,0 x 30
10,0 x 35
10,0 x 40
10,0 x 45
10,0 x 50
10,0 x 55
10,0 x 60
10,0 x 65
10,0 x 70
10,0 x 75
10,0 x 80
10,0 x 90
10,0 x 100
10,0 x 110
10,0 x 120
10,0 х 130
10,0 x 140
10,0 х 150
12,0 x 20
12,0 x 25
12,0 x 30
12,0 x 35
12,0 x 40
12,0 x 45
12,0 x 50
12,0 x 55
12,0 x 60
12,0 x 65
12,0 x 70
12,0 x 75
12,0 x 80
12,0 x 90
12,0 x 100
12,0 x 110
12,0 x 120
12,0 х 130
12,0 x 140
12,0 х 150
16,0 x 30
16,0 x 35
16,0 x 40
16,0 x 45
16,0 x 50
16,0 x 55
16,0 x 60
16,0 x 65
16,0 x 70
16,0 x 75
16,0 x 80
16,0 х 85
16,0 x 90
16,0 x 100
16,0 x 110
16,0 x 120
16,0 x 130
16,0 x 140
16,0 x 150
16,0 x 30
16,0 x 35
16,0 x 40
16,0 x 45
16,0 x 50
16,0 x 55
16,0 x 60
16,0 x 65
16,0 x 70
16,0 x 75
16,0 x 80
16,0 х 85
16,0 x 90
16,0 x 100
16,0 x 110
16,0 x 120
16,0 x 130
16,0 x 140
16,0 x 150
16,0 x 160
20,0 x 40
20,0 x 45
20,0 x 50
20,0 x 55
20,0 x 60
20,0 x 65
20,0 x 70
20,0 х 75
20,0 x 80
20,0 x 85
20,0 x 90
20,0 х 95
20,0 x 100
20,0 x 110
20,0 x 120
20,0 х 130
20,0 x 140
20,0 x 150
20,0 x 160
20,0 х 170
20,0 х 180
20,0 х 190
20,0 х 200
20,0 х 210
20,0 х 220
24,0 х 40
24,0 x 60
24,0 x 65
24,0 x 70
24,0 x 75
24,0 x 80
24,0 х 85
24,0 x 90
24,0 х 95
24,0 x 100
24,0 x 110
24,0 x 120
24,0 х 130
24,0 x 140
24,0 х 150
24,0 x 160
24,0 x 170
24,0 x 180
24,0 х 190
24,0 x 200
24,0 х 210
24,0 х 220
27,0 x 80
27,0 x 90
27,0 x 100
27,0 x 110
27,0 x 120
27,0 х 130
27,0 x 160
27,0 х 180
27,0 х 240
30,0 x 60
30,0 x 70
30,0 x 80
30,0 x 90
30,0 x 100
30,0 x 110
30,0 x 120
30,0 х 130
30,0 x 140
30,0 х 150
30,0 x 160
30,0 х 170
30,0 x 180
30,0 х 190
30,0 x 200
30,0 х 210

Описание и сфера применения болтов с шестигранной головкой 8.8 оцинкованные, ГОСТ 7798-70:


Применяется для скрепления деревянных конструкций в строительстве и мебельной промышленности.

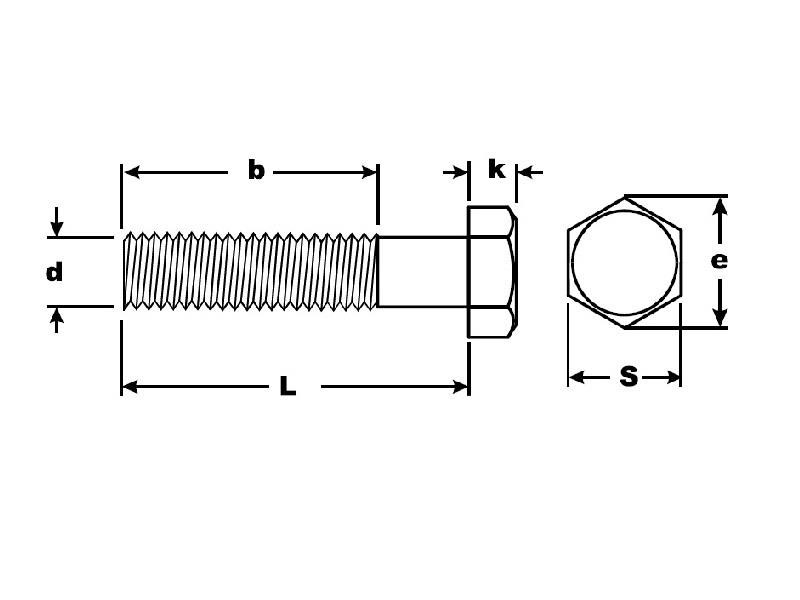

Схема болта с шестигранной головкой 8.8 оцинкованные, ГОСТ 7798-70.jpg
Технические характеристики болтов:
Имя/Размер Обозначение 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Диаметр резьбы d, мм 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Высота головки k, мм 4 5,3 - 7,5 8,8 10 12 12,5 14 15 17 18,7 22,5 26 30
Диаметр описанной окружности e, мм 10,89 14,2 17,6 19,9 22,8 26,2 29,6 33 37,3 39,6 45,2 50,9 60,8 71,3 82,6
Длина резьбы b, мм 18 22 32 30-49 34-53 38-57 42-61 46-65 50-69 54-73 60-79 66-85 78-97 90-109 102-121
Размер под ключ S, мм 10 13 17 19 22 24 27 30 32 36 41 46 65 65 74
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
Класс точности - А,В А,В А,В - А,В А,В А,В А,В А,В А,В А,В А,В А,В - А,В
Класс прочности - 5,8; 8,8; 10.9 5,8; 8,8; 10.9 - 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 - 5,8; 8,8; 10.9

Теоретические массы (по размерам) болтов шестигранной головкой 8.8 оцинкованные, ГОСТ 7798-70:


Длина, мм/Диаметр 6 8 10 12 16
12 5,12 - - - -
14 5,22 - - - -
16 5,93 11,57 - - -
18 6,34 12,30 - - -
20 6,74 13,02 23,79 34,62 -
22 6,23 - - - -
25 7,87 14,84 26,64 38,72 -
30 8,98 17,12 29,48 42,82 83,24
35 10,09 19,09 32,70 47,20 90,62
40 11,20 21,07 35,78 51,64 97,99
45 12,31 23,04 38,87 56,08 105,70
50 13,42 25,02 41,95 60,53 113,60
55 - 26,99 45,04 64,97 121,50
60 - 28,97 48,12 69,41 129,40
65 - 30,94 51,21 73,85 137,30
70 - 32,91 54,24 78,30 145,20
75 - 34,89 57,38 82,70 153,10
80 - 36,86 60,46 87,19 161,00
85 - 38,84 63,55 91,63 168,90
90 - 40,81 66,63 96,06 176,80
95 - - - - 184,70
100 - 44,76 72,80 105,00 192,60
110 - - 78,97 113,90 208,40
120 - - 85,14 122,80 224,20
130 - - 91,31 131,60 240,00
140 - - 97,48 140,50 255,80
150 - - 103,60 149,40 271,60
