Болты с увеличенной полукруглой головкой и усом оцинкованные, ГОСТ 7801-81

  • Продукция
  • Описание
  • Характеристики

Описание и сфера применения болтов с увеличенной полукруглой головкой и усом оцинкованные, ГОСТ 7801-81:



Применяется для скрепления деревянных конструкций в строительстве и мебельной промышленности.

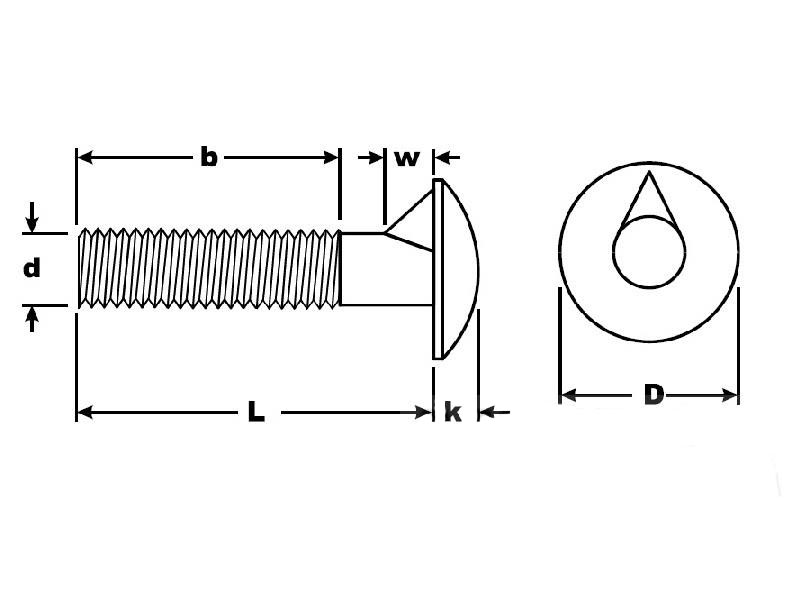

Схема болта с увеличенной полукруглой головкой и усом оцинкованные, ГОСТ 7801-81.jpg


Технические характеристики болтов:
Имя/Размер Обозначение 6 8 10 12
Диаметр резьбы d, мм 6 8 10 12
Высота головки k, мм 3 4 5 6
Длина резьбы b, мм 18 22 26-32 30-36
Диаметр головки D, мм 14 18 23 28
Высота уса w, мм 3 3,5 5 6

Теоретические массы (по размерам) болтов с увеличенной полукруглой головкой и усом оцинкованные, ГОСТ 7801-81


Длина, мм/Диаметр 6 8 10 12
25 6,50 - - -
30 7,35 14,34 - -
35 8,19 15,88 - -
40 9,04 17,42 29,87 -
45 9,88 18,95 - -
50 10,73 20,49 34,76 -
55 11,57 22,03 - -
60 12,42 23,57 - 60,70
65 13,26 25,11 42,08 -
70 14,11 26,65 - -
75 - 28,19 46,97 -
80 15,75 29,73 49,41 -
90 - 32,80 - 81,94
100 - 35,89 59,19 -
110 - - - 96,09
120 - - 68,95 -
130 - - 73,83 -
140 - - 78,72 -
150 - - 83,60 -
