Описание и сфера применения Рым-болт ГОСТ 4751-73, марка стали 20:

Данные изделия предназначены для подъема, опускания или удержания на весу изделий при монтажных и такелажных работах для всех условий эксплуатации по ГОСТ 15150.

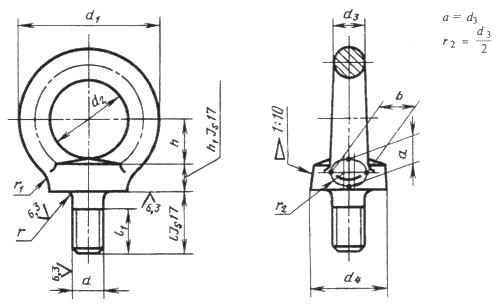

RIMbolt

Рым-болт ГОСТ 4751-73 — металлическое кольцо с цилиндрическим стержнем, имеющим метрическую резьбу. Рым-болты используются для крепления к различным конструкциям, механизмам, агрегатам и т. д. Нарезанную часть стержня ввёртывают в корпус двигателя или закладные элементы конструкций.

Такая конструкция метиза используется для подвеса конструкций, поднятия и транспортировки грузов, крепления цепей и тросов.

Полная метрическая резьба рым болта ГОСТ 4751-73 от М6 до М64.

Рым-болты используются при монтаже для подъема и транспортировки тяжёлых изделий.

  1. Рабочая нагрузка на рым-болты вдоль оси: от 80 кг до 16 т.
  2. Коэффициент запаса прочности: 5:1
  3. Материалы рым-болтов: сталь С 15 Е и нержавеющая сталь А2 — А5

Технология изготовления и материалы

Рым болты отличаются надежностью, удобством монтажа и способностью выдерживать большие весовые и динамические нагрузки. Это достигается за счет технологий штамповки и ковки с применением качественной углеродистой или нержавеющей стали и последующей термической обработки. Для долговечности эксплуатационных характеристик метиза используется гальваническое оцинкование.

Таблица характеристик и размеров рым-болтов ГОСТ 4751-73, марка стали 20:

D1 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36 M42 M48 M56 M64
D2 17 20 25 30 35 35 40 50 65 75 85 100 110 120
D3 28 36 45 54 63 63 72 90 108 126 144 166 184 206
D4 16 20 25 30 35 35 40 50 60 70 80 90 100 110
H 31 36 45 53 62 62 71 90 109 128 147 168 187 208
E 4 6 8 10 12 12 14 18 22 26 30 35 38 42
K 6 8 10 12 14 14 16 20 24 28 32 38 42 48
L 13 13 17 20 27 27 30 36 45 54 63 68 78 90
A 80 140 230 340 490 700 1200 1800 3200 4600 6300 8600 11500 16000
B 45 100 170 240 350 500 860 1290 2300 3300 4500 6100 8200 11000
C 0.04 0.06 0.1 0.18 0.27 0.28 0.43 0.84 1.66 2.65 4.03 6.32 8.8 12.4

Обозначения:

D1 — номинальный диаметр резьбы
D2 — диаметр буртика, мм
D3 — наружный диаметр кольца рым-болта, мм
D4 — внутренний диаметр кольца рым-болта, мм
E — высота буртика, мм
F — ширина канавки, мм
H — высота болта без резьбы, мм
K — толщина кольца, мм
L — длина резьбы, мм
A — рабочая нагрузка вдоль оси рым-болта, кг
B — рабочая под углом 45º к оси рым-болта в плоскости кольца, кг
С — вес, кг/шт.

Типоразмеры

Рым болты DIN 580 выпускаются с номинальным диаметром резьбовой части от М6 до М64, при этом ширина буртика изменяется в диапазоне от 17 мм до 120 мм. Минимальная толщина кольца составляет 6 мм для болта М6, что достаточно для весовой нагрузки в 80 кг. В дальнейшем толщина кольца изменяется с шагом 2-4мм для различных типоразмеров метиза, что существенно увеличивает несущую способность крепления. Например, рым болт М64 имеет кольцо толщиной 48 мм и выдерживает вес в 16 тонн.
